Le plan de coupe d'une piscine : comment est-il réalisé ?

Indissociable d'un dossier de demande d'autorisation de construire une piscine, le plan de coupe permet de valider la conformité votre piscine modifiant le profil de votre terrain avec les règles d'urbanisme de votre commune. Qu'est-ce qu'un plan de coupe ? Comment est-il réalisé ?

Qu'est-ce qu'un plan de coupe de piscine ?

Pour rappel, les piscines hors-sol, semi-enterrées ou enterrées nécessitent une déclaration auprès du service de l'urbanisme de la mairie où se trouve la piscine. Pour un bassin mesurant entre 10 et 100 m², une déclaration de travaux sera suffisante. Au-delà de 100 m² de surface, un permis de construire sera exigé.

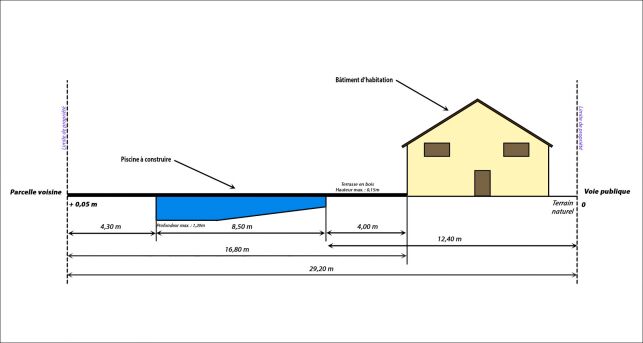

Ce dossier remis au service de l'urbanisme devra comporter diverses informations et documents dont un plan de coupe de piscine, c’est-à-dire une vue de profil du bassin mais aussi de l'installation technique et son environnement immédiat. Ce plan précis doit représenter :

  • D'une part la profondeur du terrassement nécessaire et la hauteur du bassin et des bâtiments qui l'entourent ainsi que le dénivelé éventuel du terrain.
  • D'autre part, la largeur maximale de la piscine et les autres éléments de son périmètre afin de définir l'empiétement au sol.

Les règles d'un plan de coupe d'une piscine

Le plan de coupe de la piscine DP3 est à fournir pour une déclaration de travaux ou PCMI3 pour un permis de construire.

Il doit mentionner l'échelle que vous avez utilisé et qui doit être comprise entre 1/50 et 1/200. Les hauteurs des divers éléments doivent être mentionnées en fonction d'un point de référence prédéterminé ou de la rue ou des côtes de Nivellement Général de la France (NGF).

Le plan de coupe doit représenter le bassin, l'abri de piscine éventuel, tous les éléments techniques (moteur, tuyauterie et local technique), les plages et terrasses, les modifications du terrain et son dénivelé. Il devra aussi mentionner les dimensions du bassin, la distance avec les autres constructions et les limites du terrain par rapport à la voie publique et les voisins éventuels.

Il sera demandé deux plans de coupe, un avant et un après travaux, et selon deux angles. Le plan de coupe d'une piscine 8x4 par exemple sera pratiqué sur la longueur pour le premier angle et sur la largeur pour le second angle.

Le croquis d'une piscine hors sol mettra en avant la hauteur du bassin par rapport à son environnement, celui d'une piscine semi-enterrée indiquera la hauteur de la piscine et le terrassement à pratiquer. Enfin, le plan de coupe d'une piscine enterrée se centralisera uniquement la profondeur du terrassement.

Comparez les devis piscine des pros près de chez vous :

Comment effectué un plan de coupe pour une piscine ?

En premier lieu, il est important de regrouper tous les éléments qui devront figurer sur votre plan de coupe et de posséder une vue aérienne de votre terrain et maison. Si vous possédez un croquis de votre pisciniste, même simpliste, utilisez-le. Le volume de l'éventuel terrassement et les caractéristiques des structures en béton armé sont aussi à connaitre.

Dans un premier temps, faites votre schéma sur du papier millimétré ou un logiciel d'architecture si vous êtes à l'aise, Puis, en reprenant ce premier plan, faites une seconde version en y ajoutant l'emplacement de votre piscine, les margelles, la ou les terrasses, l'empiètement au sol, le local et installations techniques, les autres constructions sur le terrain et les limites de propriété.

Vous pouvez réaliser ces plans vous-même. Néanmoins, il est préférable de passer par un dessinateur professionnel si votre projet piscine est complexe (forme atypique, plusieurs hauteurs, etc…) afin d'éviter quelconque erreur.
